Photoshop CS5: 3D Text mit Repoussé

Samstag, 01. Mai 2010

Seit Photoshop CS3 wird die 3D Unterstützung von Version zu Version stark ausgebaut. Voraussetzung ist immer eine OpenGL fähige Grafikkarte.

Jetzt in der Version CS5 ist “Repoussé” neu hinzugekommen. Hinter diesem Namen verbirgt ein leistungsfähiger Dialog, mit dem aus 2D Objekten wie Texte, Pfade, aktive Auswahlen oder Ebenenmasken 3D  durch Extrude oder Rotieren erzeugt werden können. Dabei können abgeflachte Kanten (Bevel), Verdrehungen,  Materialien, Aufblasen  eingestellt werden, das Objekt kann gedreht, skaliert und durch den Raum bewegt werden.

Damit ist das erste Mal echter 3D Text ohne Zusatzmodule und Plugins direkt in Photoshop möglich. Durch Hinzufügen von weiteren Ebenen können Schatten und Reflektionen dargestellt werden.

 fertiger-3d-text2

Tutorial mit Reflektion und Schatten



Text erstellen, mit Ebenenstilen wie Textur oder Verlauf versehen

Erst mal legen wir ein neues Bild an und schreiben mit beliebiger Schrift unseren Text.

Am besten gleich mit Ebenstilen einen schönen Farbverlauf oder ein Muster auf den Text bringen.

NormalerText1

Mit Repoussé in 3D Text umwandeln

Jetzt im Menü 3D , die Funktion Repoussé , Text wählen, der große Repoussé Dialog öffnet sich.

text-to-repousse

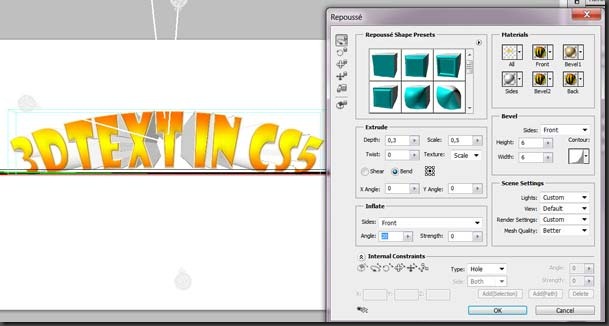

in-repoussé

Hier kann man solange mit den Einstellungen spielen, bis der Text wunschgemäß aussieht.

Die deutsche Version des Repoussé Dialogs wird so aussehen:

repousse-deutsch

Wand und Boden erstellen

Es werden jetzt 2 zusätzliche Ebenen erstellt. Am besten geben Sie jeder einen sprechenden Namen. Ebenen

Die Ebenen beliebig mit Farbe oder Muster füllen und sie dann jeweils in eine “3D Postkarte” umwandeln.

3d-postkarte

Diese beiden 3D Postkarten über “3D Ebenen auf eine Ebene reduzieren” (3D Merge) zusammenfügen

Wie auch schon in CS4 können die beiden 3D Ebenen in eine 3D Ebene zusammengefasst werden.

Dazu beide Ebenen selektieren und im Menü 3D den Menüpunkt “3D Merge” anklicken.

3d-Merge-Layers

Was hier ganz neu in CS5 ist, ist dass auch unterschiedliche 3D Layer also Postkarte und Objekte so zusammengeführt werden können. Das machen wir uns im nächsten Schritt zunutze:

Die Boden/Wand Ebenen mit dem 3D Text zusammenführen, so das wir die drei Elemente in einer 3D Ebenen haben.

Jetzt kann zwar sein, dass man den 3D Text erst mal nicht mehr sieht, da er von den Boden und  Wand Ebenen verdeckt wird, aber darum kümmern wir uns sofort:

Die Elemente anordnen, Kamera einstellen

Im 3D Panel kann man die Elemente einzeln wählen und über den dritten Button von oben manipulieren. Es stehen Drehung, Skalierung und Bewegen im 3D Raum zur Verfügung.

 3D-Mesh-Tools 3d-mesh-rotate

So ordnen wir Wand und Boden im 90Grad Winkel zueinander an und bewegen den Text so, dass er im Vordergrund ist.

Die Kamera wird nach und nach so eingestellt, das wir einen interessanten Blickwinkel auf den Text haben. Kameraeinstellung

Lichtquellen hinzufügen (Spotlicht)

Jetzt fügen wir zumindest noch ein Spotlicht dazu, um der Szene ansprechend zu beleuchten.  Hier muss man geduldig mit den 3D Licht Einstellungen arbeiten, bis das Licht aus der richtigen Position im passenden Winkel auf unsere Objekte leuchtet.

3d-Licht

spot light

Materialeigenschaften wie Reflexion beim Boden einstellen

Um Schatten und Reflexionen zu bekommen, muss man in die Materialeinstellunegen von Wand und Boden, und den Wert für Reflexion auf einen Wert zwischen 10 und 50 einstellen.

setReflection

Rendern

Das Bild sieht jetzt noch so etwa aus:



Ohne-Raytrace-1 Die Reflexion und die Schatten werden erst sichtbar, wenn man das Bild über den Raytracer rendern lässt. Das ist ein rechenintensiver und damit langsamer Vorgang.

Dazu klicken Sie erst mal im 3D Panel ganz oben auf Szene (Scene) und gehen dann im unteren Bereich auf

3D-Panel

render settings

Wählt man da jetzt die Ray Traced Option startet die Berechnung des Bildes schrittweise, man sieht dabei ein blaues Kästchen das sich über das Bild bewegt.

Nach dem Rendern kann man das Ergebnis speichern.

Raytraced

Zusammenfassung der Schritte

  1. Text erstellen, mit Ebenenstilen wie Textur oder Verlauf versehen
  2. mit Repoussé in 3D Text umwandeln
  3. 2 zusätzliche Ebenen erstellen, mit Farbe oder Muster füllen und in eine “3D Postkarte” umwandeln.
  4. Diese beiden 3D Postkarten über “3D Ebenen auf eine Ebene reduzieren” (3D Merge) zusammenfügen
  5. Diese mit dem 3D Text zusammenführen, so das wir die drei Elemente in einer 3D Ebenen haben
  6. Die Elemente anordnen, Kamera einstellen
  7. Lichtquellen hinzufügen (Spotlicht)
  8. Materialeigenschaften wie Reflexion beim Boden einstellen
  9. Rendern
